一、概述
全自動除氧器在容器中，溶解于水中的氣體量是與水面上氣體的分壓成正比。采用熱力除氧的主法，即用蒸汽來加熱給水，提高水的溫度，使水面上蒸汽的分壓力逐步增加，而溶解氣體的分壓力則漸漸降低，溶解于水中的氣體就不斷逸出，當水被加熱至相應壓力下的沸騰溫度時，水面上全都是水蒸汽，溶解氣體的分壓力為零，水不再具有溶解氣體的能力，亦即溶解于水中的氣體，包括氧氣均可被除去。除氧的效果一方面決定于是否把給水加至相應壓力下的沸騰溫度，另一方面決定于溶解氣體的排除速度，這個速度與水和蒸汽的接觸表面積的大小有很大的關系。技術咨詢：13912157802
二、工作原理
除氧器凝結水及補充水首先進入除氧頭內旋膜器組水室，在一定的水位差壓下從膜管的小孔斜旋噴向內孔，形成射流，由于內孔充滿了上升的加熱蒸汽，水在射流運動中便將大量的加熱蒸汽吸卷進來（試驗證明射流運動具有卷吸作用）；在極短時間很小的行程上產生劇烈的混合加熱作用，水溫大幅度提高，而旋轉的水沿著膜管內孔壁繼續下旋，形成一層翻滾的水膜裙，（水在旋轉流動時的臨界雷諾數下降很多即產生紊流翻滾），此時紊流狀態的水傳熱傳質效果最理想，水溫達到飽和溫度。氧氣即被分離出來，因氧氣在內孔內無法隨意擴散，只能隨上升的蒸汽從排汽管排向大氣。經起膜段粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配，呈均勻淋雨狀落到裝到其下的液汽網上，再進行深度除氧后才流入水箱。水箱內的水含氧量為高壓0-7 цɡ/L,低壓小于15цɡ/L達到部頒運行標準。因旋膜式除氧器在工作中使水始終處于紊流狀態，并有足夠大的換熱表面積，所以傳熱傳質效果越好，排汽量小（即用與加熱的蒸汽量少,能源損失小帶來的經濟效益也可觀）除氧效果好產生的富裕量能使除氧器超負荷運行（通常可短期超額定出力的50%）或低水溫全補水下達到運行標準。
三、操作說明：
1.上電檢查
控制柜在使用前，請先檢查柜內接線是否有脫落現象，柜內電氣元器件是否有損壞現象，若一切正常，方可開始接線。
2.執行器接線
在接線前，請先將控制柜內所有空開全部斷開。然后，請嚴格按照隨設備配套的“接線端子圖”說明，將系統中各執行器以及電源線接至控制柜端子排上。
3.上電調試
在給控制柜上電前，請工作人員先測量進線電源電壓是否正常

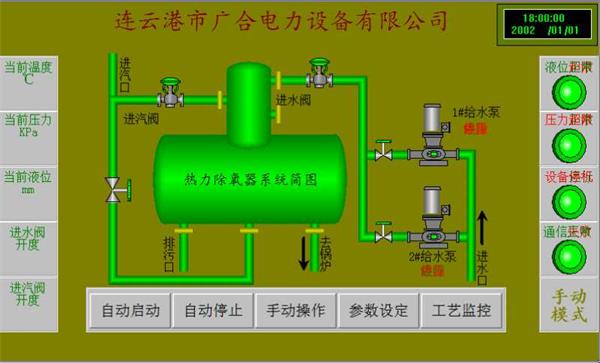

（三相火線間電壓為380v左右，各相火線與零線間電壓為220v左右）。若電源電壓正常，先將面板上“手/自動”旋鈕旋至“手動檔”，然后將柜內各空開打開。控制柜上電后，面板上的文本顯示器屏幕亮，并指示運行界面如圖1所示，表示柜內二次回路電壓（220v）正常。
圖1 運行界面
4.參數設定

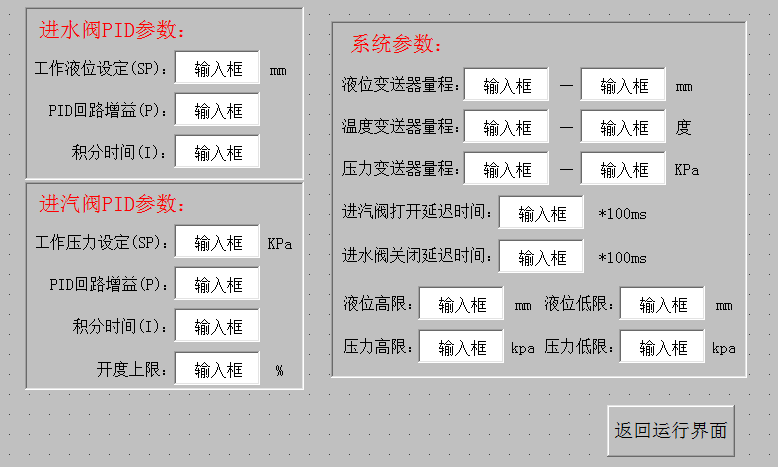

在如圖1所示的運行界面中，輕按“參數設定”按鈕，系統進入?yún)?shù)設置界面如圖2所示。請工作人員按照現場實際工況需要設置相應的系統參數。下面對各參數進行詳細的說明。
圖2 參數設置
進水閥PID參數
工作液位設定（SP）：工作液位即為用戶所希望的除氧器正常運行時的液位參數，系統默認單位為毫米，用戶設定值不得超過1600
PID回路增益、積分時間：該參數為系統穩定運行需要，調試完成后，嚴禁用戶自行隨意修改。若因隨意修改此參數，造成除氧器液位失控，鍋爐停機，一切后果自行承擔。
進汽閥PID參數
工作壓力設定：工作壓力即為用戶所希望的除氧器正常運行時的內部壓力，系統默認單位為千帕，用戶設定值不得超過60.
PID回路增益、積分時間：該參數為系統穩定運行需要，調試完成后，嚴禁用戶自行隨意修改。若因隨意修改此參數，造成除氧器液位失控，鍋爐停機，一切后果自行承擔。
開度上限：開度上限是指，當除氧器自動運行時，進汽閥門的開度最大值。當因進氣量過大造成排空閥排氣嚴重時，可通過調整該值限制進汽量，以避免蒸汽的浪費。但該參數不宜設置得過小，過小的進汽閥“開度上限”，會造成進水加熱不充分，從而溫度上升緩慢。
系統參數
液位、溫度、壓力變送器量程：用戶應根據實際使用的測量元件量程進行設置。若在以后的使用中更換了某個測量元件，應將量程進行相應的修改，否則將造成測量數據不準。
進汽閥打開延遲時間：為延長除氧頭的使用壽命，系統啟動時，應先進水后進汽。進汽閥打開延遲時間是指，系統啟動時，進水閥打開后，延遲一定的時間再打開進汽閥。該參數的單位為100ms，例如：若要設置該參數為10s，應在輸入框中輸入數值100,100*100ms=10s。
進水閥關閉延遲時間：為延長除氧頭的使用壽命，系統停機時，應先關進汽閥后關進水閥。進水閥關閉延遲時間時指，系統停機時，進汽閥關閉后，延遲一定的時間再關閉進水閥。該參數的單位為100ms，例如：若要設置該參數為10s，應在輸入框中輸入數值100,100*100ms=10s。
液位高、低限：系統自動運行時，若液位超過所設置的高限值，或低于所設置的低限值時，將進行聲光報警。
壓力高、低限：系統自動運行時，若壓力超過所設置的高限值，或低于所設置的低限值時，將進行聲光報警。
4.手動操作：
首先將控制柜面板“手動/自動”旋鈕旋至手動檔，輕按圖1所示運行界面中的“手動操作”按鈕，彈出圖3所示的手動操作界面。在該界面中，用戶可分別控制進水閥和進汽閥的開度,也可控制兩臺除氧器給水泵的啟停。
注：無論手動模式，還是自動模式，當進水閥開度小于3%時，進汽閥均無法打開。
5.自動操作：
參數設置完成，水源、汽源均準備就緒后，方可進行自動運行。
系統切換到手動模式，手動打開進水閥和進汽閥到合適的開
度，開始進水、進汽。此時兩個閥門的手動工作開度值的選定應參考以下幾點：進汽閥的開度應保證可以將除氧器進水加熱到90度以上；進汽閥的開度應保證除氧器排空閥有少量蒸汽緩慢溢出；進水閥的開度不宜過大，以保證蒸汽對進水充分加熱。
按照步驟(1)持續進水，直到除氧器液位接近用戶所設定的“工
作液位”，將系統切換到自動模式，輕按圖1中的“自動啟動”按鈕，系統開始自動運行。控制柜面板上的“程序運行”指示燈亮。此后系統將根據用戶設定的“工作液位”、“工作壓力”進行自動調節，將液位和壓力穩定在正常工作值。一段時間后，除氧器溫度將逐漸達到103-105度的正常范圍內。
注：1.系統啟動初期，液位會出現較大的超調，此為正常現象。一段時間后，液位值將趨于穩定，控制誤差一般為1%左右。
2.當除氧器水溫較低時，除氧器內部壓力較低，此為正常現象。除氧器的控制，應以溫度信號為準。
3.在除氧器自動運行時，若長時間出現排空閥排氣嚴重，甚至排汽帶水的現象，此為進汽閥開度過大造成的，此時可減小圖2中的排汽閥“開度上限”參數，以減少蒸汽供應量。
(3)系統的停機：由于除氧器系統每次啟動后都需要較長的時間才能趨于穩定，獲得較好的控制效果，因此不應頻繁地將該系統停機。當需要停機時，輕按圖1中的“自動停止”按鈕，系統將首先關閉進汽閥，停止進汽；延遲一段時間后，關閉進水閥，停止進水。
6.工藝監控：
在圖1所示的運行界面中輕按“工藝監控”按鈕，進入歷史數據查
詢界面，系統沒5s保存一組數據，在該界面中用戶可以查詢歷史數據，包括：溫度、液位、壓力、進水閥開度、進氣閥開度等。另外，也可以在該界面中切換至歷史曲線查詢界面，包括液位曲線，壓力曲線，溫度曲線等。
